产品详情

1 概述

1.1 产品描述

2 针对近年国家对新能源行业支持和引导,变频器行业应用领域更加广泛,也给工控行业带来了新的机遇,随之技术要求也更强,更高。国内外变频器市场日益竞争激烈,我司根据多年的生产配套经验,对标ABB,西门子我司研发出一款有源整流RH900-LCL和斩波RH900-DC???,各个功率段都可以随意匹配,产品定位于高动态性能、高可靠性、灵活的系统集成、便捷的调试维护、高功率密度覆盖的电源产品配套滤波???/span>解决方案。

??椴肪楸拘徒峁?,可高效利用柜体纵深,提高柜体利用率,减少柜体数量,节省占地面积30%~60%。滤波??榕浜?/span>IGBT功率单元组成电源产品。

2.1 应用行业

n 测试电源

 电动汽车控制器测试、电机系统测试、电池模拟器。

n 削峰填谷

蓄电池、超级电容储能系统,柴油机改电池供电、吸收再生制动能量。

n 能源管理

分布式新能源发电。

n 大功率并机

电动汽车充电站。


2.2 产品型号规格

2.2.1 整流LCL???/span>

400Vac系统,额定电压Un = 380 V (380~ 415 V) ,±10%(-15%,<1min),功率按照380V标定。

型号

高度

宽度

重量

深度

噪音等级

效率

风速


mm

mm

kg

mm

dB

%

m3/h

RH900-0350-3

1500

240

280

580

75

98%

1575

RH900-0515-3

1500

240

320

580

75

98%

1575

RH900-0640-3

1500

240

350

580

75

98%

1575

RH900-0760-3

1500

240

380

580

75

98%

1575

RH900-0900-3

1500

240

400

580

80

98%

1575

RH900-1000-3

1500

240

400

580

80

98%

1575

RH900-1240-3

1500

240

430

580

80

98%

1575

RH900-1475-3

1500

240

430

580

83

98%

1575

RH900-1745-3

1500

240

430

580

83

98%

1575

500Vac系统,额定电压Un = 380 V (380~ 500 V) ,±10%(-15%,<1min),功率按照500V标定。

型号

高度

宽度

重量

深度

噪音等级

效率

风速


mm

mm

kg

mm

dB

%

m3/h

RH900-0280-5

1500

240

280

580

75

98%

1575

RH900-0400-5

1500

240

320

580

75

98%

1575

RH900-0530-5

1500

240

320

580

75

98%

1575

RH900-0730-5

1500

240

380

580

75

98%

1575

RH900-0900-5

1500

240

380

580

75

98%

1575

RH900-1040-5

1500

240

400

580

80

98%

1575

RH900-1180-5

1500

240

400

580

80

98%

1575

RH900-1300-5

1500

240

430

580

80

98%

1575

RH900-1420-5

1500

240

430

580

80

98%

1575

690Vac系统,额定电压Un = 690 V (525~ 690 V) ,±10%(-15%,<1min),功率按照690V标定。

型号

高度

宽度

重量

深度

噪音等级

效率

风速


mm

mm

kg

mm

dB

%

m3/h

RH900-0306-6

1500

240

320

580

75

98%

1575

RH900-0380-6

1500

240

320

580

75

98%

1575

RH900-0480-6

1500

240

350

580

80

98%

1575

RH900-0560-6

1500

240

380

580

80

98%

1575

RH900-0740-6

1500

240

400

580

80

98%

1575

RH900-0930-6

1500

240

400

580

82

98%

1575

RH900-1080-6

1500

240

430

580

82

98%

1575

2.3 综合技术参数

2.3.1 整流单

项目

参数

基本性能

输入交流电压

400V系统:380~415Vac,±10%-15%,<1min

500V系统:380~500Vac,±10%-15%,<1min

690V系统:525~690Vac,±10%-15%,<1min

输入交流频率

50±3Hz

输出直流电压

400V系统:额定电压600Vdc(570~850Vdc)

690V系统:额定电压1050Vdc( 780~1250Vdc)

过载能力

轻过载模式:110% 过载1min(周期5 min

重过载模式:150% 过载1min(周期5 min

工作效率

>98%(额定功率)

额定载频

3kHz

总谐波含量THD

THDI<5%,THDU<5%Rsc>20,额定功率)

THDI<3%,THDU<3%Rsc<20,额定功率)

环境条件

运行环境温度

-10~+40℃,+40~+50℃降额使用

存储环境温度

-40~+70

运输环境温度

-25~+70

环境湿度

5%~95%,无凝露

海拔高度

海拔1000m以下无降额

>1000m需要降额运行, 每升高100米降额1%,最高4000m

机械数据

防振性能

稳态正弦振动:2~9Hz,3mm

9~200Hz,10m/s2

冲击:100m/ s2,时间11ms

防护等级

IP22

安全性能

符合EN 61800-5-1

冷却方式

强制风冷AF

噪音

噪音

<85dB

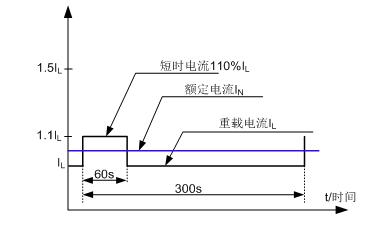

2.4 过载能力定义

(1) 轻载模式以负载电流IL以一个110%负载循环持续60s/300s为基准。


(2)重载模式以负载电流IH以一个150%负载循环持续60s/300s为基准。


3 硬件主电路

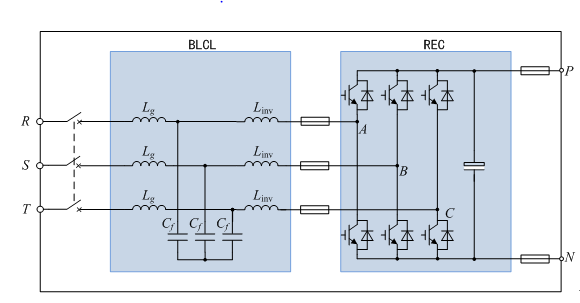

3.1 整流电路

整流单元由整流IGBT功率???、LCL滤波??樽槌?,变流器的能量流动方向是双向可逆的。LCL 滤波器是整流单元的基本组成部分,高交流电抗可以平滑由于IGBT的高开关频率造成的线电压波形畸变,滤波电容可以有效地过滤高频谐波。


5 引用标准和规范

序号

标准

描述

1

GB156-2003

《标准电压》

2

GB/T191-2000

《包装储运图示标志》

3

GB3859.1-2013

《半导体变流器 基本要求的规定》

4

GB3859.2-2013

《半导体变流器 应用导则》

5

GB/T 13422-2013

《半导体变流器电气试验方法》

6

GB/T 14549

《电能质量 公用电网谐波》

7

GB 12326 2008

《电能质量 电压波动和闪变》

8

GB12668-1990

《交流电动机半导体变频调速装置总技术条件》

9

GB12668.3-2003

《产品的电磁兼容性标准及其特定的试验方法》

10

GBJ149

《电气装置安装工程施工及验收规范》

11

GBJ50150

《电气装置安装工程电气设备交接试验标准》

12

DL/T620

《交流电气装置的过电压?;ず途蹬浜稀?/span>

13

SDGJ14

《导体和电器选择设计技术规定》

14

JB/T3085-1999

《电力传动控制装置的产品包装与运输规程》

15

GB 7251-2013

《低压成套开关设备和控制设备》

16

GB2682-81

《电工成套装置中的指示灯和按扭颜色》

17

GB2681-81

《电工成套装置中的导线颜色》

18

GB14048.1-2002

《低压开关设备和控制设备 总则》

19

GB5585.2-85

《电工用铜、铝及其母线 第一部分:铜和铜合金母线》
